LB Series | Lastmessbolzen

Scherkraftaufnehmer

“ Die Lastmessbolzen von Magtrol können sowohl einzeln als auch als Bestandteil eines kompletten Messsystems eingesetzt werden. Aufnehmer verschiedenster Ausführungen und Genauigkeitsklassen stellen in Verbindung mit unseren LMU-Lastmessverstärkern eine ideale und sichere Lösung zur Erfassung von Last, Kraft, Gewicht und zur Vermeidung von Überlast und Überbeanspruchungen in Systemen dar. ”

Angebot anfordern

Präsentation

Die Lastmessbolzen von MAGTROL werden sowohl zur Messung von Lasten und Kräften als auch als Überlastschutz
verwendet. Sie werden an Stelle normaler Bolzen oder Wellen als Konstruktionselement in Maschinen eingesetzt.
Das Messsignal ist proportional zur einwirkenden Last. Die in der Schweiz hergestellten, kompakten Lastmessbolzen der
Baureihe LB 2XX werden aus hochfestem, rostfreiem Stahl gefertigt. Dadurch eignen sie sich speziell für anspruchsvolle,
industrielle Einsätze. Die Lastmessbolzen sind in 10 verschiedenen Standardbereichen von 2.5 kN bis 1 250 kN erhältlich. Bedingt durch die hohe Flexibilität, lassen sich die Messbolzen kostengünstig und problemlos sowohl in neue als auch in bestehende Anlagen oder Maschinen einsetzen.

Technische Merkmale

Erfassen von Überlast und Messung von Kräften von 2.5 kN bis 1 250 kN. Zulässige Überlast : 150 % der Nennlast. Bruchlast : 500% der Nennlast Unempfindlich gegen externe mechanische und chemische Einflüsse Bestens geeignet für Einsätze in aggressiven Umgebungen Temperaturkompensierte DMS-Vollbrückenaufnehmer. Auf Anfrage in redundanter Ausführung mit zwei Messbrücken verfügbar Kostensparende Problemlösung dank einfacher Montage Hohe Zuverlässigkeit bei strengen Sicherheitsanforderungen Hohe Flexibilität dank modularer Konfektionierungsmöglichkeit der Standardmessbolzen Sonderabmessungen zur Anpassung an bestehende Einbauverhältnisse

Das komplette technische Datenblatt herunterladen

Anwendungsbereiche

Lastmessung Messsystems Kränen, Hubwerken, Aufzügen und Seilwinden Skilifts, Sesselliften und Seilbahnen Einsätze in aggressiven Umgebungen

UNTER DEN PRODUKTEN SCHERKRAFTAUFNEHMER VON MAGTROL SA

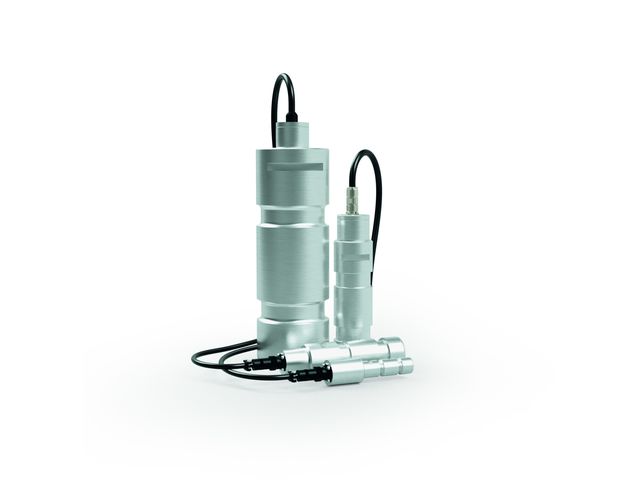

LE-LU Series | Lastmessbolzen
