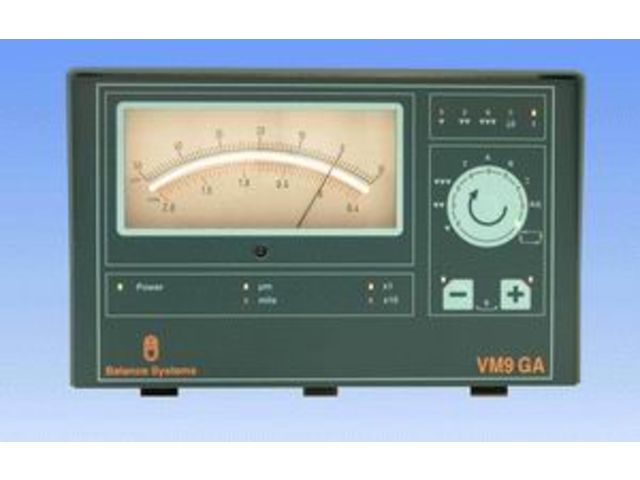

Zusätzliche Mess- und Kontrollsysteme : VM9 GA

Elektronische anlage für komparative in-process messungen und kontrollen des schleifprozesses

Eigenschaften:
• Steuerung von zwei LVDT Messwertgebern für die Messung von durchgehenden Flächen.
• Geringe Abmessungen.
• Tisch- und Einbauversion. Vom Benutzer individuell einstellbar durch Eingabe von:
- Messformeln;
- Maßeinheiten nach dem metrischen oder englischen System
• Analoganzeige mit Nadel zur ständigen
Anzeige des Werts, mit automatischem Skalenwechsel x1 und x10.
• Digitale I/Os vom Typ SINK oder SOURCE für den Anschluss an CNC/PLC.
• Bedienertafel mit hermetische versiegelter
Tastatur und sensibler Membran für:
- die Eingabe von drei Messgrenzwerten für die Outputkontakte;
- die Eingabe der Verzögerung des Auslösens der Inputkontakte bei Zyklusbeginn und der Nullpunkt-Outputkontakte;
- die Eingabe des Nullpunkt-Korrekturwerts (Offset);
- die Leseart der einzelnen Messwertgeber bei manueller mechanischer Nullstellung;
- die elektronische Nullstellung des Werts, manuell und automatisch.
• Bei Einschalten Diagnosestellung des Speichers und der LEDs.
