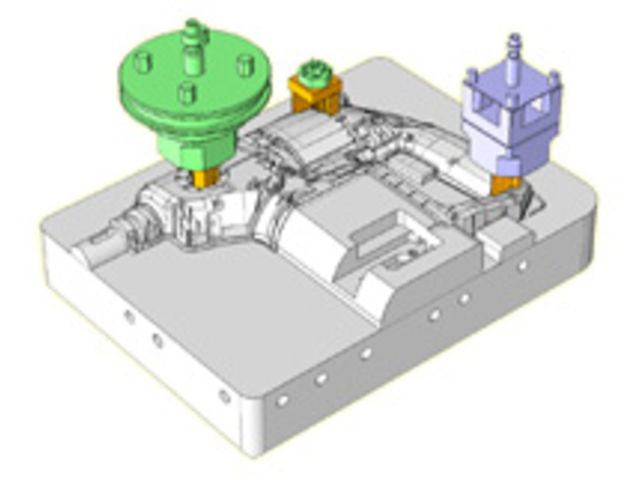

TopSolid Electrode - Elektrodenerzeugung im Handumdrehen

Nahezu automatisches Erzeugen der Elektrodengeometrie
Bei Bedarf Verlängerung der Schrägen
Geeignete Verschiebungen zur Berücksichtigung des Funkenspalts
Zuverlässige Kollisionsprüfung durch eine stabile Umgebung
Direkte Anbindung an die Fertigung
Schnelles Erstellen genauer Zeichnungen für die Werkstatt
Weiterleitung der zu prüfenden Bemaßungen an die Fertigung
Produktivitätssteigerung um 30 %

Zeitgewinn bei der Elektrodenkonstruktion
Nach der Konstruktion eines Werkzeugs in 3D müssen häufig Dutzende von Elektroden konstruiert und hergestellt werden. Diese wiederkehrenden, umständlichen Arbeitsgänge tragen wenig zum Produkt bei. Mit TopSolid'Electrode können Elektroden im Handumdrehen konstruiert werden, und TopSolid'Wire ermöglicht eine schnelle Berechnung der Werkzeugwege für Maschinen mit Draht-Funkenerosion. Diese beiden Lösungen führen zu einem wertvollen Zeitgewinn sowie einer höheren Prozesssicherheit und stellen somit eine unverzichtbare Ergänzung der CAD/CAM-Umgebung dar.

Aufrufen von Daten
IGES, DXF, Catia, STEP, SAT, Parasolid
CAD mit integrierten Flächen- und Volumenmodellen

Spaltberechnung und Flächenverlängerung
Funkenspalt beim Schruppen oder Schlichten
Automatische tangentiale Flächenverlängerung
Einfache Änderung
Steuerung mehrerer Schrägen

Standard- und unternehmenseigene Spannmittel
Mitgelieferte Bibliotheken: EROVIA, System 3R
Erzeugen spezieller Spannmittel

Fertigungsmaße für Elektroden
X-,Y- und Z-Werte bezüglich des Einsatzes
Daten zu Mengen und Einstellungen
Prüfdaten für die Messmaschine
Spezielle Zeichnungserstellung

Integrationsmöglichkeit mit TopSolid'Cam und TopSolid'Wire
Spezielle CAM-Lösungen
Optimierte, angepasste Postprozessoren
Assoziativität der Geometrie
