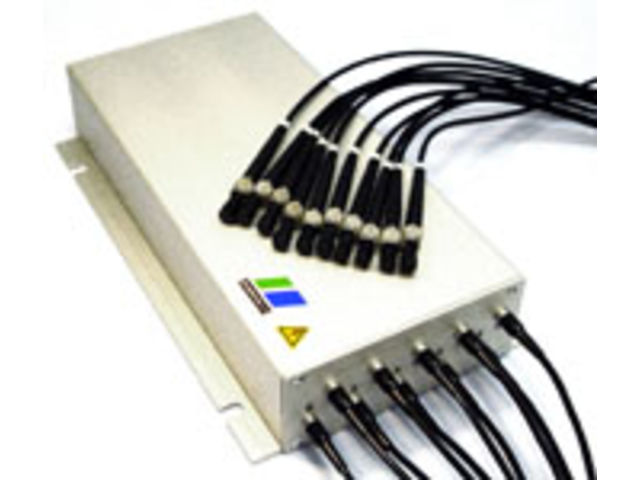

Optische Faserschalter / Multiplexer : FSM-13 bis FSM-19

Optische Messsysteme, Datennetzwerke oder Applikationen in der Spektroskopie erfordern eine Aufteilung und Regulierung der optischen Signale.

Die Serie der faseroptischen Schalter und Multiplexer FSM-13, FSM-14, FSM-16 und FSM-19 wurde für Anwendungen in diesen Bereichen entwickelt. Je nach Typ lassen sich mit diesen Geräten das Signal eines Eingangs auf 3 (FSM-13) bzw. auf bis zu 9 (FSM-19) Ausgangsfasern schalten.

Die optischen Schalter sind für Multimode-Fasern mit einem Kerndurchmesser von 50µm bis zu 660µm konzipiert.

Das Schaltprinzip basiert auf piezoelektrischen Antriebselementen, die eine Stirnflächenkopplung der Fasern mit einer max. Schaltfrequenz von bis zu 500 Hz ermöglichen. Die hohe Positionsgenauigkeit der piezoelektrischen Aktoren garantieren zudem exzellente optische Übertragungswerte.
Durch ein Kaskadenprinzip der Schaltmodule ist eine max. Kanalzahl von 81 möglich.

Da keine optischen Komponenten zur Strahlformung benötigt werden, können alle optischen Schalter von piezosystem jena wellenlängenunabhängig von UV bis zum IR eingesetzt werden.

Optional sind die Schalter mit Stecker oder mit Steckerbuchsen im Gehäuse verfügbar. Die Steuerung erfolgt über Parallelport des PC. Eine Steuersoftware ist im Lieferumfang enthalten.
