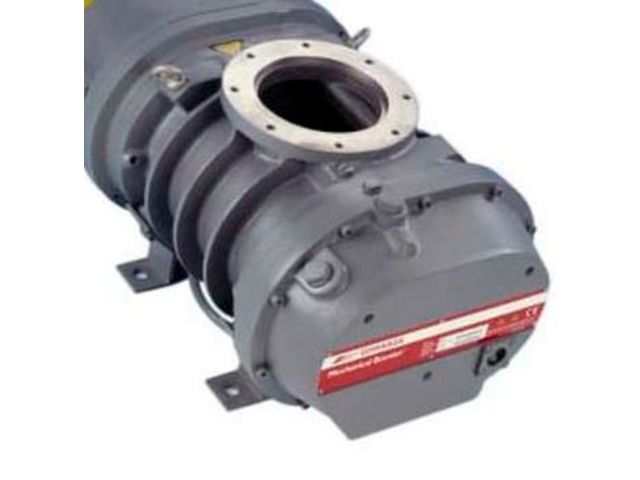

Mechanischen Boosterpumpen der Baureihe EH EH1200C 230/460 V, dreiphasig, 60 Hz, 4 HP

Übersicht Explosionsgeschützte mechanische Boosterpumpen sind für den Einsatz in explosionsfähigen Atmosphären zugelassen.

Die mechanische Boosterpumpe EH1200C ist für den Einsatz in Betriebsumgebungen nach CSA (Canadian Standards Association) Abschnitt 1, Gasklasse I, Gruppe C D und Staubklasse II, Gruppe F G, Temperaturklasse T3C zugelassen. Die Temperaturklassifizierung der Pumpe beruht auf dem Austrittsdruck der Pumpe, der unter dem kritischen Vordruck von 10 mbar (1 x 10³ Pa) ohne Durchfluss gehalten wird.

Die auf dem Rootsprinzip basierende mechanische Boosterpumpe vom Typ EH ist nach wie vor die bevorzugte Pumpe für Anwendungen, die bei Drücken im Bereich von 0,01 bis 10 mbar hohe Saugleistungen erfordern. Diese Pumpe muss immer mit einer Vorvakuumpumpe betrieben werden, die gegen Atmosphärendruck pumpen kann.

Da mechanische Boosterpumpen bei relativ geringem Druck arbeiten, sind sie nicht in dem Maße korrosiven Prozessmedien ausgesetzt wie die Vorvakuumpumpe und deshalb höchst zuverlässig.

Explosionsgeschützte mechanische Boosterpumpen können mit einzelnen explosionsgeschützten Motoren oder als Teil eines explosionsgeschützten Systems geliefert werden. Lassen Sie sich hierzu von Edwards beraten.
Technologie EH-Pumpen mit hydrokinetischem Antrieb

EH-Boosterpumpen sind mit einem einzigartigen und patentierten hydrokinetischen Flüssigkeitsgetriebe ausgestattet, das den Motor mit dem Pumpmechanismus verbindet. Der hydrokinetische Antrieb bietet folgende Vorteile:

• Reduzierung der Abpumpzeit um bis zu 50 %
• Geringere Investitions- und Betriebskosten
• Keine Druckschalter, Umgehungsleitungen oder -ventile
• Dauerbetrieb in allen Druckbereichen möglich, wenn Einsatz in Verbindung mit geeigneten Vorvakuumpumpen erfolgt

Boosterpumpen der Baureihe EH sind mit luftgekühlten Universalmotoren ausgerüstet, die bei unterschiedlichen Netzspannungen betrieben werden können. Sie können (bei 50 Hz) eine effektive Saugleistung von bis zu 3100 m³h^-1 erreichen. Die Pumpengehäuse der Pumpen EH1200, EH2600 und EH4200 sind wassergekühlt.


Reduzierung der Abpumpzeit um bis zu 50 %

Da beim hydrokinetischen Antrieb eine Überlastung des Motors ausgeschlossen ist, können die Boosterpumpe und die Vorvakuumpumpe (bei Atmosphärendruck) gleichzeitig in Betrieb genommen werden. Die Boosterpumpen der Baureihe EH unterstützen daher den Pumpprozess von Beginn an. Im Vergleich zu konventionellen Wälzkolbenpumpen mit Direktantrieb (bei denen die Wälzkolbenpumpe erst eingeschaltet wird, wenn der Druck in der Kammer normalerweise auf unter 10 mbar verringert wurde) kann die gesamte Abpumpzeit um bis zu 50 % reduziert werden.

Automatischer Überlastschutz

Der hydrokinetische Antrieb passt automatisch die Drehzahl der Pumpe an. Dadurch wird der Motor vor Überlastung und Überhitzung geschützt, und die Pumpe kann auch bei hohen Differenzdrücken betrieben werden. Daher können Boosterpumpen der Baureihe EH nicht durch eine plötzliche Erhöhung des Einlassdrucks oder das Eindringen fester Fremdkörper beschädigt werden.

Erhebliche Kosteneinsparungen

Durch den Einsatz von EH-Boosterpumpen lassen sich sowohl Anschaffungs- als auch Betriebskosten einsparen. Die Investitionskosten sind geringer, da keine Ventile, Umgehungsleitungen und Druckschalter erforderlich sind und im Vergleich zu konventionellen Boosterpumpen kleinere Vorvakuumpumpen eingesetzt werden können. Die Betriebskosten werden gesenkt, da EH-Boosterpumpen kleinere Motoren benötigen als Pumpen mit Direktantrieb und sie bei einem Betrieb bei voller Drehzahl nur einen Bruchteil der Motornennleistung in Anspruch nehmen.
