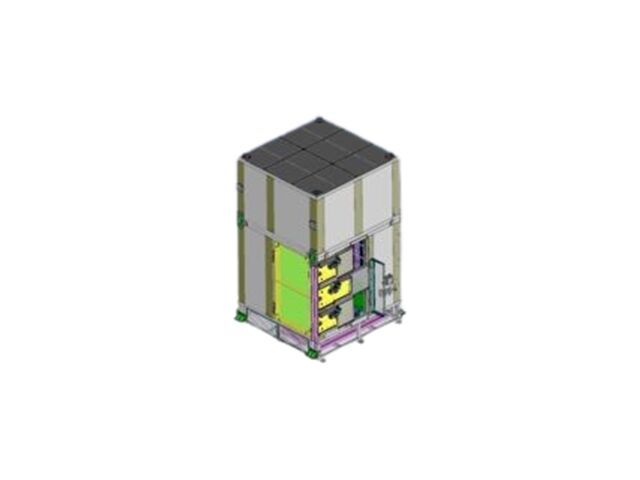

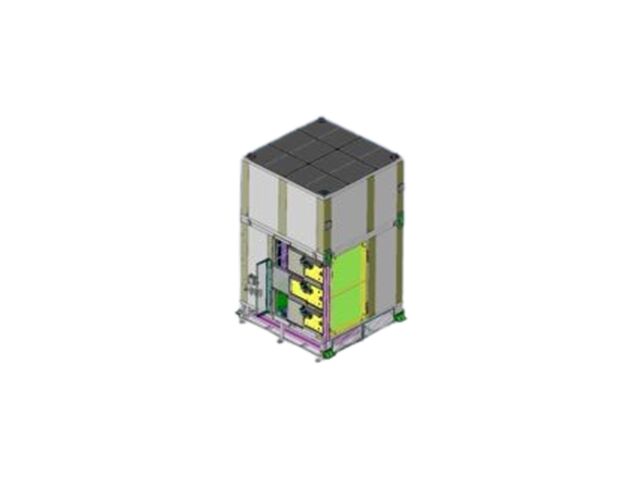

Kühleinheit

OFEN MIT ÜBEREINANDERLIEGENDEM FÖRDEREBENEN (ZWEI EBENEN)
Eine gemeinsame tragende Struktur (Chassis).
Ein Rahmen aus geschweißten Stahlprofilen, der dazu dient, alle im Angebot erläuterten Komponenten zu tragen; die Bereiche, die mit der Hitze in Berührung kommen, sind mit Alusi ausgeführt; die anderen, äußeren Bereiche haben PUR-Lackierungen (Auswahl an RAL-Farben).
Ein Labor - nutzbarer Innenraum des Ofens (innere Kammer).
Das Labor besteht aus Alusi-Platten, die wasserdicht verschweißt sind. Interne Luftkanäle, um die erwärmte Luft zu leiten, sind am Labor befestigt. Die Luftleitlamellen sorgen für eine gleichmäßige Verteilung der Luft (homogene Luftverteilung) und stellen sicher, dass auf alle Produkte im beheizten Bereich die gleiche Temperatur angewendet wird. Das Labor stellt einen beheizten Bereich dar.
Die Hülle
Die Außenwände des Ofens bestehen aus lackierten Stahlblechen, die in der RAL-Farbe Ihrer Wahl lackiert werden. Seitentüren an der Seite der Ofenwand ermöglichen bei Bedarf einen leichten Zugang zum Förderband.
Rührlüfter
Umwälzventilatoren - in unterschiedlicher Anzahl je nach Ofenversion (siehe oben) - sind an jeder Zone des Ofens angebracht; sie sind dafür zuständig, die heiße Luft im Ofen zu rezirkulieren.
Heizeinheit
Jede Zone hat ihre eigenen Heizwiderstände - je nach Ofenversion in unterschiedlicher Anzahl (siehe oben).
Förderbänder
Förderbänder
Die Förderbänder bestehen aus :
➢ Einem Wippenförderer (kundenspezifisches Design) mit Hochleistungswippen, die auf selbstschmierende Förderketten (sog. grüne Ketten) geschraubt sind, um die Befestigungen der Teile zu unterstützen (optionale Lieferung). Die Ketten werden von Zahnrädern angetrieben.
➢ Jede Waage ist mit Dreipunktbefestigungen ausgestattet, um die Teile an Ort und Stelle zu halten.
Es gibt drei Statoren pro Waage. Sie sind mit Schrauben befestigt und können sich frei bewegen, um eine Neuzentrierung zu ermöglichen (siehe 3.1.8.).
➢ Ein Satz Zahnräder ist für den Antrieb des Förderers zuständig. Ihre Wellen werden über einen Kettenradantrieb mit einem Getriebemotor verbunden.
Der andere Satz Zahnräder sorgt für den Rücklauf der Kette.
➢ Ein Getriebemotor ist für die schrittweise Bewegung des Förderers zuständig. Er ist durch eine Abdeckung geschützt.
➢ Zwei Näherungssensoren sorgen dafür, dass die Stopp-Position des Förderers erkannt wird.
➢ Ein pneumatisch angetriebener Kettenspanner ist enthalten.
Schiebetüren
➢ Pneumatische Türen, die sich zur Seite öffnen und jedes Ende/jede Öffnung der beiden übereinander liegenden Öfen schließen.
Ein elektrischer Schaltschrank; plc
Nicht in unserem Lieferumfang enthalten. Kann geliefert werden (optional).
EA-Boxen, einfache Klemmenkästen für den Anschluss von Ein- und Ausgängen.
Optionale Ausstattung :
- Jedes Gerät verfügt über einen eigenen Schaltschrank (Schaltschränke) für die Steuerung, den Antrieb und die Stromversorgung, einschließlich 1 HMI, PLC (Hersteller Siemens).
