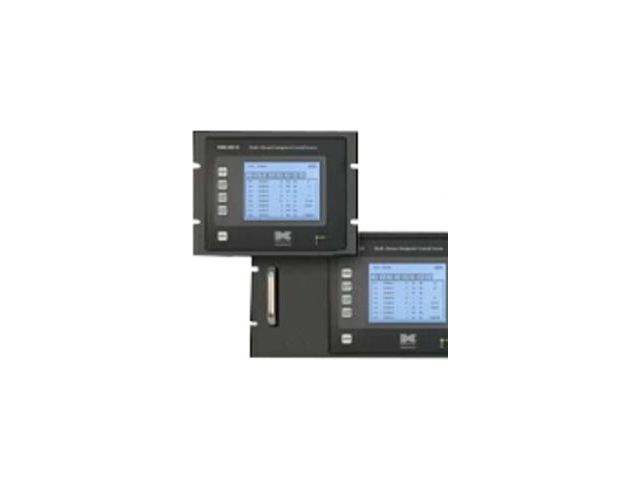

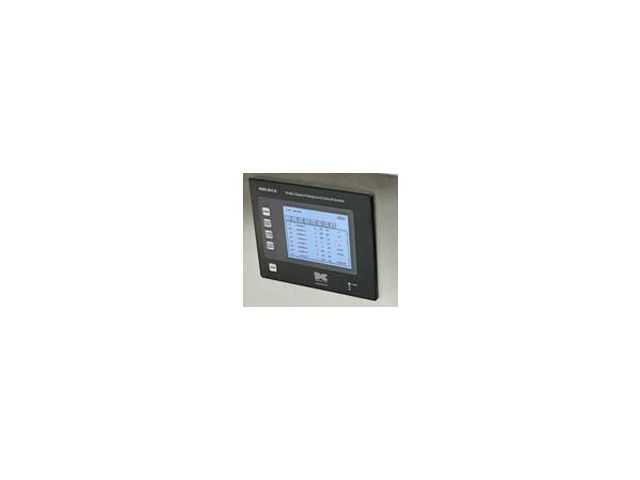

Integriertes Alarm- und Steuerungssystem MCX-32

Der MCX-32-Controller verfügt über ein flexibles Design, mit dem der Benutzer ein System anpassen kann, indem er aus einer Auswahl individuell adressierbarer Feldgeräte auswählt oder adressierbare Ein- und Ausgabemodule verwendet. Mit der gesamten Palette der Gassensoren von Detcon (separat erhältlich) kann ein Gasdetektionssystem erstellt werden, das aus giftigem Gas, brennbarem Gas und / oder Sauerstoffmangel besteht. Eine Vielzahl von Feldgeräten wie Flüssigkeitsstand, Temperatur, Druck, Durchfluss usw. können ebenfalls für die Eingabe in das Steuerungssystem konfiguriert werden. Es stehen vier Standard-E / A-Module zur Verfügung: ein 4-Kanal-4-20-mA-Eingangsmodul (DA-4), ein 4-Alarm-Relais-Ausgangsmodul (RL-4) und ein 4-Kanal-4-20-mA-Ausgangsmodul (AO-4) ) und ein 4-Relais-Kontakteingangsmodul (DI-4). E / A-Module sind din-rail montiert und stapelbar, was eine nahtlose Systemerweiterung ermöglicht. Die E / A-Module können im Hauptgehäuse des Systems oder in separaten Gehäusen montiert werden, die für die Bereichsklassifizierung geeignet sind, in der die Installation erfolgen soll. In vielen Fällen können durch die Verwendung verteilter E / A-Knoten die Verdrahtungs- und Installationskosten erheblich gesenkt werden.   Der Echtzeitstatus jedes aktiven Sensors wird auf einem hintergrundbeleuchteten LCD-Touchscreen angezeigt, der auch als Benutzeroberfläche dient. Zu den Anzeigeformaten gehören die Feldgerätefunktion, der Tag-Name, der aktuelle Messwert und der Alarmstatus. Jeder Eingang kann für bis zu 3 Alarmstufen konfiguriert werden. Ein vierter Alarmausgang ist der Fehlerdiagnose von Feldgeräten und internen Betriebssystemen gewidmet. Jede Systemanwendung kann entweder gemeinsame oder eine begrenzte Anzahl diskreter Alarmrelais enthalten. Das Modell MCX-32 akzeptiert Compact Flash-Karten vom Typ I oder Typ II für die Datenerfassung. Alarme, Kalibrierungen, Kommunikationsfehler und -fehler werden protokolliert. Die stündlichen Spitzen- und Durchschnittswerte für jeden Kanal werden ebenfalls protokolliert. Weitere Funktionen sind die Funktionen Alarmsperre, Alarmrücksetzung und Alarmstummschaltung (Acknowledge) per Tastendruck. Der MCX-32 verfügt über einen 10/100 BaseT-Ethernet-Port. Auf diese Weise können Benutzer den MCX-32 von einem Desktop-PC oder Handheld-Gerät mit Internetverbindung aus fernüberwachen. Für die Kommunikation mit übergeordneten Automatisierungs- und Steuerungssystemen wie SPS, PC und verteilten Steuerungssystemen steht ein adressierbarer RS-485-Modbus-RTU-Slave-Port zur Verfügung.   Der MCX-32 ist in 4 Gehäuseoptionen erhältlich: Modell MCX-32-N1P NEMA 1-Schalttafeleinbau, MCX-32-N1R NEMA 1-Rackhalterung, MCX-32-N4X NEMA 4X-Epoxid-Glasfaser und MCX-32-SS NEMA 4X Edelstahl 316. Das Steuerungssystem kann mit 110-230 VAC oder 24 VDC betrieben werden. Die integrierten Steuerungssysteme MCX-32 sind für die Installation in Gebäuden oder unter Deckung vorgesehen, um direkte Sonneneinstrahlung zu vermeiden.
